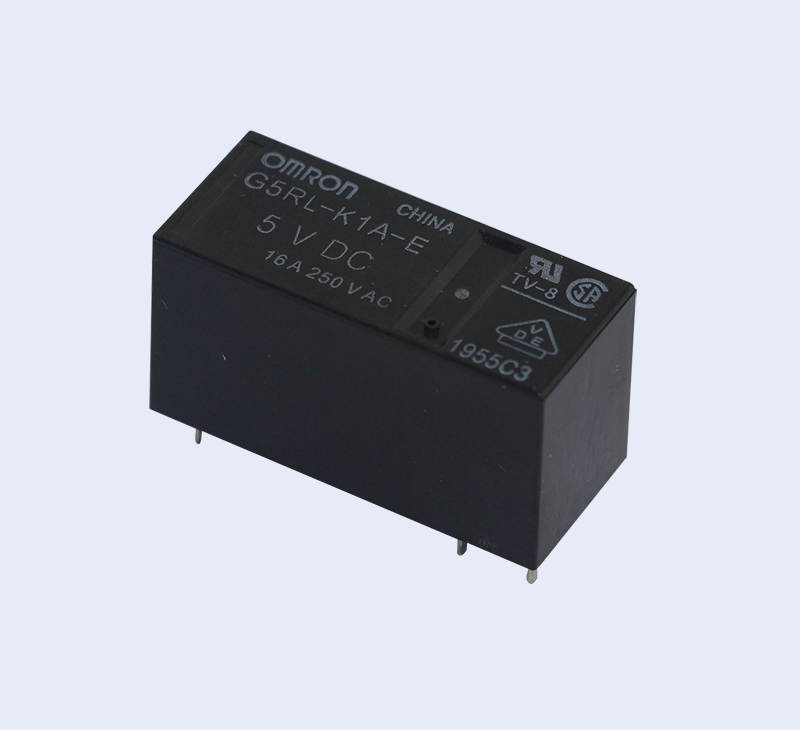

G5RL-U/-K 功率繼電器
小型低背，實現16A開關的閉鎖型繼電器
? 線圈與接點間的絕緣沿面距離8mm。
? 耐沖擊電壓高達10kV，高絕緣。
? 最高環境溫度可達85℃。
? 適用于TV-8額定規格。
種類
分類
接點結構
保護構造
1線圈閉鎖型
2線圈閉鎖型
最小包裝單位
型號
線圈額定電壓（V)
型號
線圈額定電壓（V)
高容量型
1a
耐助焊劑型
G5RL-U1A-E
DC3V DC5V DC6V DC12V DC24V
G5RL-K1A-E
DC5V DC12V DC24V
100個/托盤
1c
G5RL-U1-E
G5RL-K1-E
注.訂購時，請注明線圈額定電壓（V）。
例：G5RL-U1A-E DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
| ■?額定值 |
|
操作線圈 |
| 1線圈閉鎖型 |
| 額定電壓(V) | 項目 | 額定電流(mA) | 線圈電阻(Ω) | 動作電壓(V) | 復位電壓(V) | 最大容許電壓(V) | 消耗功率(mW) |
| DC | 3 | 200 | 15 | ?70%以下 | ?70%以下 | 130% | 約600 |
| 5 | 120 | 41.7 | |||||
| 6 | 100 | 60 | |||||
| 12 | 50 | 240 | |||||
| 24 | 25 | 960 |
| 2線圈閉鎖型 |
| 額定電壓(V) | 項目 | 額定電流(mA) | 線圈電阻(Ω) | 動作電壓(V) | 復位電壓(V) | 最大容許電壓(V) | 消耗功率(mW) | ||
| 動作線圈 | 復位線圈 | 動作線圈 | 復位線圈 | ||||||
| DC | 5 | 150 | 33.3 | 70%以下 | 70%以下 | 130%以下 | 約750 | ||
| 12 | 62.5 | 192 | |||||||
| 24 | 35 | 686 |
約840 |
||||||
|
注1.?額定電流、?線圈電阻為線圈溫度+23℃時的值，±10%。 注2.?動作特性為線圈溫度+23℃時的值。 注3.?最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| ■?性能 |
| 項目 | 功能 | 1線圈閉鎖型、2線圈閉鎖型 | |
| 接點結構 | 1a,1c | ||
| 接觸電阻 | 100mΩ以下 | ||
| 動作時間 | 10ms以下 | ||
| 復位時間 | 10ms以下 | ||
| 最小脈沖寬度 | 30ms | ||
| 最大脈沖寬度 | ? | 1min | |
| 絕緣電阻 | 1,000MΩ以上 | ||
| 耐壓 | 線圈與接點間 | AC6,000V?50/60Hz?1min | |
| 同極接點間 | AC1,000V?50/60Hz?1min | ||
| 耐沖擊電壓 | 線圈與接點間 | 10kV?(1.2?×?50μs) | |
| 絕緣距離 | 線圈與接點間 | 空間：6.4mm、沿面：8mm | |
| 振動 | 耐久 | 10~55~10Hz?單振幅0.75mm（雙振幅1.5mm） | |
| 誤動作 |
動作?????????????????????????????：10~55~10Hz??單振幅0.75mm（雙振幅1.5mm） 復位（1a接點除外）：10~55~10Hz?單振幅0.75mm（雙振幅1.5mm） |
||
| 沖擊 | 耐久 | 1,000m/s2 | |
| 誤動作 |
動作：150m/s2 復位（1a接點除外）：50m/s2 |
||
| 壽命 | 機械 | 500萬次以上（開關頻率12,000次/小時） | |
| ? | 電氣 | 5萬次以上（開關頻率1,800次/小時） | |
| 使用環境溫度 | -40~+85℃（無結冰、無凝露） | ||
| 使用環境濕度 | 5~85%RH | ||
| 重量 | 約10g | ||
|
注：上述為初始值 ＊1.測量條件：根據電壓下降法，在DC5V?1A的條件下 ＊2.測量條件：在環境溫度23℃、施加額定線圈操作電壓的條件下。負載比：請在10%以下使用。 ＊3.測量條件：用DC500V絕緣電阻計測量與耐壓項目中相同的部位。 ＊3.在最小脈沖寬度30ms的條件下開關。 |
|
(單位: mm) G5RL-U1A-E
|
|
印刷基板加工尺寸(BOTTOM VIEW)
|
端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。 |
|
注 方向標記如下所示: |
|
|
G5RL-U1-E |
|
印刷基板加工尺寸(BOTTOM VIEW)
|
端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。 |
|
注 方向標記如下所示: |
|
|
G5RL-K1A-E |
|
印刷基板加工尺寸(BOTTOM VIEW)
|
端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。 |
|
注 方向標記如下所示: |
|
|
|
|
|
G5RL-K1-E |
|
印刷基板加工尺寸(BOTTOM VIEW)
|
端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。 |
|
注 方向標記如下所示: |
|

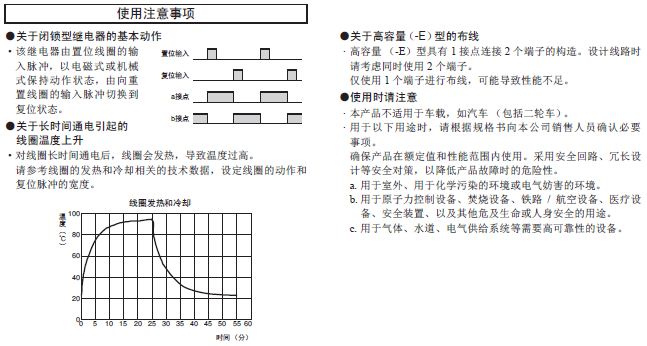

注意事項
